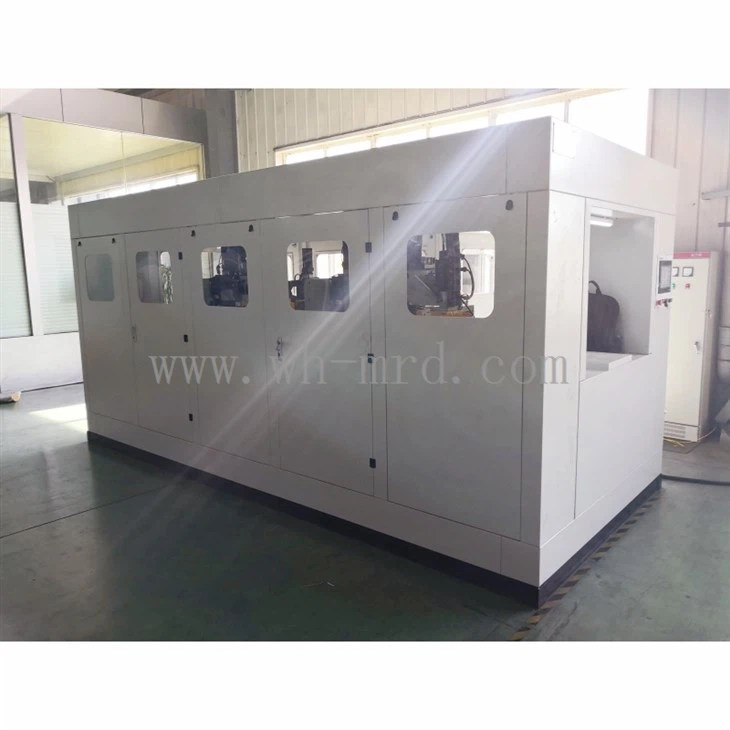

Máquina de moagem de freio de disco CNC





OMáquina de moagem de freio de disco CNCfoi projetado para moer pastilhas de freio do carro. Este equipamento possui seis estações de trabalho principais: slotting (grooving), moagem grossa, moagem fina, chanfro e um dispositivo de rotatividade. As estações de trabalho são as seguintes:



Dispositivo de guia:Alimenta as pastilhas de freio na máquina

Estação de tiro:Cria ranhuras simples\/duplas retas ou angulares

Estação de moagem grossa:Executa moagem áspera na superfície da pastilha de freio

Estação de moagem fina:Moa a superfície de acordo com as especificações do desenho

Estações de chamada de dupla face:Aplica chamfers a ambos os lados da pastilha de freio

Dispositivo de rotatividade:Vira as pastilhas de freio para o próximo processo









Máquina de moagem de freio de disco CNC
Dimensão	4600L*2000W*2200H (mm)
Tamanho da pastilha de freio	Comprimento da parte do fricção 50-240 mm, espessura<50 mm
Capacidade	500-2, 000 pcs\/hr
Poder total	46 KW
Peso do equipamento	6.5T
Moagem grossa	Motor da cabeça do motor Power 7,5 kW
	Stroke para cima e para baixo: 6 0 mm, servo motor 0,75 kW
	Roda de moagem: 300*50*45 mm (sinterizado)
	Moagem máxima: 0. 8 mm
	Precisão de moagem: planicidade w 0. 2 mm
Moagem fina	Power do motor da cabeça de moagem: 7,5 kW
	Stroke para cima e para baixo: 6 0 mm, servo motor 0,75 kW
	Roda de moagem: 300*50*25 mm (sinterizado)
	Moagem máxima: 0. 8 mm
	Precisão de moagem: planicidade w 0. 1 mm
Slotting	Função: Faça ranhura reta\/angular, faça ranhuras 1\/2\/3
	Ângulo de slotting: ± 60 graus
	Precisão de slotting: ± 0. 5 mm
	Roda de moagem de slotting: 250*30*2,2 mm
	Energia motora: 4 kW
	Stroke para cima e para baixo: 6 0 mm, servo motor 0,75 kW
	Profundidade e ângulo de slotting Ajustar: controle de plc
Chanfro	Função: Faça chanfro normal\/em forma de J\/V-S
	Energia motora: 3kW* 2
	Roda de moagem para chanfro: 220*30*20, 2 pcs
	Ajuste para cima e para baixo: 5 0 mm. Servo motor 0,75 kW
	Ajuste esquerda e direita: 6 0 mm. Servo motor 0,75 kW
Burring	Energia motora: 0. 55 kW
	Pincel: diâmetro 250 mm
Coleção de poeira	Fluxo de ar 1 0 8 0 0m3\/h, pressão do ar 0,4 ~ 0,6 MPa







1. Model Storage & Automation
A máquina de moagem de freio a disco CNC pode armazenar mais de 1.500 modelos de past para freio em seu sistema de computador. Para um novo modelo de pastilha de freio, o operador precisa apenas inserir todos os parâmetros relevantes através da tela sensível ao toque durante a configuração inicial e salvá -los. No futuro, selecionar esse modelo do sistema carregará automaticamente os parâmetros predefinidos, permitindo que a máquina opere de acordo. Comparado às máquinas de moagem tradicionais que requerem ajuste manual por meio de uma roda de mão, esse sistema melhora significativamente a eficiência da produção.



2. Corpo da máquina Robust
A moldura da máquina de moagem de freio a disco CNC é processada e formada integralmente, com um peso total de cerca de 6 toneladas. Essa construção robusta garante excelente estabilidade estrutural, o que, por sua vez, aumenta a precisão da moagem.



3.TouchScreen Control Interface
Todos os parâmetros são gerenciados por meio de uma interface de tela sensível ao toque fácil de usar. O sistema operacional é dividido em três seções principais para facilitar o uso:

3.1 Tela principal:Usado para iniciar e parar a máquina e monitorar seu status de operação e quaisquer alarmes.

3.2 Tela de manutenção:Permite o controle manual de cada mecanismo do motor servo e o início\/parada dos motores de moagem, chanfro e slotting. Também monitora torque, velocidade e posição dos servo motores.

3.3 Tela do parâmetro:Usado para inserir parâmetros básicos para cada estação de trabalho, incluindo configurações de aceleração e desaceleração para os mecanismos servo.



4.Adaptabilidade para modelos complexos
Alguns modelos de pastilha de freio apresentam slots angulares, chamfers em forma de V ou chamfers irregulares que são difíceis de processar em máquinas de moagem convencionais e podem exigir 2 a 3 etapas de processamento separadas, resultando em baixa eficiência. Graças ao seu sistema servo acionado por motor, a máquina de moagem de freio a disco CNC pode lidar com vários desenhos de ranhura e chanfro em uma única etapa. É adequado para a produção de pastilhas de freio OEM e de pós -venda.







* Temos mais de 10 anos de experiência na fabricação de equipamentos de produção de pastilhas de freio.



* Fornecemos serviços de personalização OEM, produzindo e processando produtos com base em seus desenhos e requisitos.



* Nossas equipes profissionais de P&D e QC controlam estritamente a qualidade do produto para garantir que ele atenda às suas especificações.



* Oferecemos serviços abrangentes adaptados às suas necessidades, incluindo produção, processamento, embalagem e muito mais.



* Nossos produtos são de alta qualidade, com preços competitivos e entregues no prazo.



* Nossa experiente equipe de vendas está comprometida em fornecer apoio imediato e amigável durante todo o processo.



* Pequenas quantidades de pedidos são bem -vindas.
